散熱器選擇的三大誤區-附實驗數據
Jun 02,2026 | Adhesive
若是對影響散熱器性能的基礎因素缺乏足夠認知，選用的散熱器往往無法滿足設備的散熱降溫需求。不當的散熱配置會造成設計、測試作業反覆迭代，大幅拖累產品的整體開發進度。實務上，多數人員在評估散熱器性能時，常會陷入以下三種選擇誤區。
一、以廠商提供的熱阻數據做為唯一性能評判標準
熱阻是業界用來評估散熱器於特定場域散熱表現最常用的指標。依照公式1計算，將散熱片熱阻（Rth）乘以被冷卻裝置的耗散功率（Q），再加上環境溫度（Tamb），即可得出設備外殼溫度（Tc）。業界主流選型方式，便是先透過公式1算出設備所需的散熱器熱阻，再挑選熱阻值小於或等於計算值的散熱器。
散熱器廠商提供的公稱熱阻，皆為標準測試條件下的數據：統一採用尺寸25.4mm×25.4mm的方形固定熱源，貼合於散熱器基板底面中心位置，透過量測溫度差，搭配公式1換算得出熱阻參數。
但若直接套用這組標準熱阻數據選型，大多會出現散熱器實際效能不符的問題。主因在於：散熱器熱阻並非固定常數，會隨熱源相對於散熱器基板的尺寸大小而變動。當實際設備的發熱面積明顯小於廠商測試用標準熱源時，實際熱阻會遠高於公規數值。
圖1 散熱器幾何模型示意圖
這是因為熱量從小面積熱源往散熱器表面擴散時，會產生顯著的熱擴散阻力。相較於散熱器基板面積，熱源面積越小，熱擴散阻力越大，散熱器整體熱阻就越高。其中又以強制對流散熱場景，受擴散阻力的影響最為明顯。

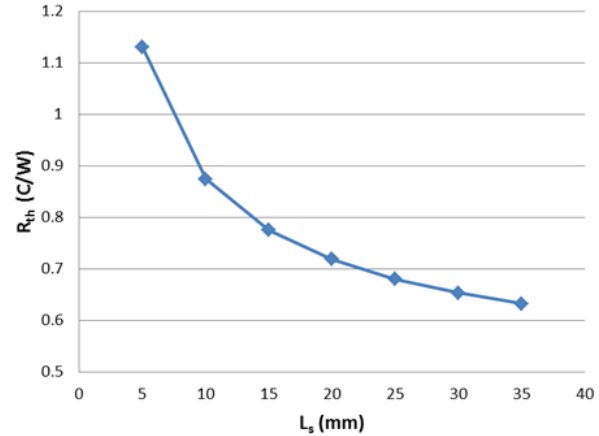

如圖2強制對流環境下「熱源尺寸與散熱器熱阻關係曲線」所示（散熱器外觀尺寸如圖1），測試條件為：散熱器長度76.2mm、熱源長寬一致由Ls定義、風量5CFM、熱源功耗59W、環境溫度30℃。
圖2 熱源尺寸對散熱器熱阻的影響
廠商公開的熱阻值，大多針對76.2mm長度的標準散熱器。值得注意的是，在散熱器輪廓相同的前提下，熱阻不會隨散熱器長度（深度）呈線性變化。當散熱器長度增加，熱源與基板的面積比值下降，熱擴散阻力隨之上升，讓面積增加帶來的換熱效益被抵消；同時隨長度提升，對流換熱效率也會逐漸衰減，造成「體積變大、散熱效果卻沒有同步提升」的狀況。
二、單純依賴散熱表面積判斷散熱能力
許多技術文件會提供單位面積散熱數據，導致多數人產生誤解：認為只要增加散熱器表面積，就能提升散熱性能。但實務上，散熱器的整體表現取決於整體結構尺寸，並非只看表面積，其中鰭片間距是影響散熱速率最關鍵的參數。鰭片間距會直接改變表面散熱速率，也就是熱傳係數（h），透過表面積（A）與熱傳率（h），即可依公式2計算散熱器表面溫度（Ts）。

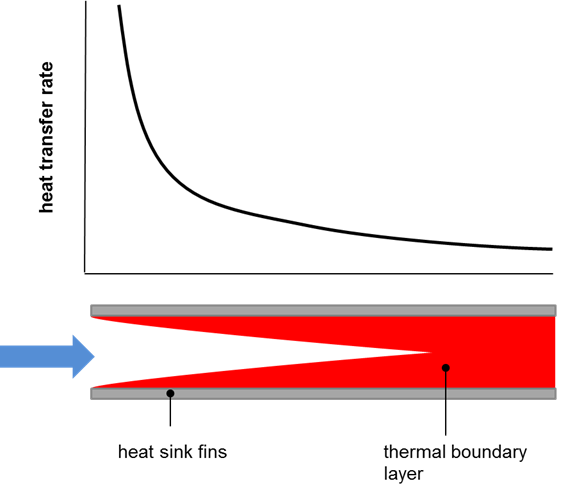

當鰭片間距縮小至臨界範圍後，散熱效果反而會持續惡化，核心原因是熱邊界層厚度增加。所謂熱邊界層，是指散熱鰭片表面附近、溫度高於環境溫度的空氣區域。空氣剛進入鰭片縫隙時熱邊界層最薄，散熱效率最佳；鰭片間距越近，相鄰鰭片的熱邊界層越容易快速重疊，形成高溫滯留氣區，大幅降低散熱器表面與空氣的熱交換速率。
圖3 散熱片間距和長度對散熱效率的影響
因此，想要有效降低散熱器與發熱源的工作溫度，必須在鰭片間距與散熱表面積之間取得最佳平衡。此外，熱邊界層厚度與熱傳率呈正相關，在鰭片間距、表面積相同的條件下，長度較短的散熱器通常擁有更優異的散熱表現。

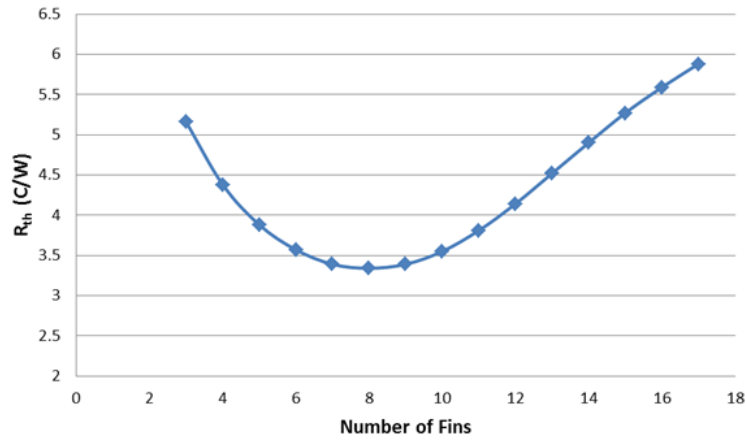

透過自然對流測試案例可明確驗證此原理（基板垂直擺放、忽略輻射換熱、熱源長寬25.4mm、功耗20W），如圖4自然對流下翅片間距性能曲線所示：8片鰭片、表面積0.045㎡的散熱器熱阻最低；反觀15片鰭片、表面積0.084㎡的大面積散熱器，熱阻反而更高、散熱效果更差。這充分證明，盲目增加表面積無法提升散熱效率。
圖4 散熱器熱阻隨散熱器翅片數量的變化
三、使用風扇最大風流量估算散熱性能
風扇廠商型錄都會標示「最大風流量」數據，但這項參數極易造成設計人員誤判，並不能真實反映設備實際散熱工況。
如圖5電子散熱風機PQ壓力流量曲線圖所示，風扇流速與風壓降呈反比關係。當風壓降為零時，風扇可達到最大流量，而此狀態僅存在於理想環境——風扇前後無任何遮擋、空氣可自由進出。一旦風扇前方安裝散熱器等結構障礙，就會產生正壓降，障礙物氣流阻擋效果越強，壓降就越高。
散熱器鰭片密度越高，氣流阻力越大，風扇工作壓降隨之升高，實際出風流量就會大幅下降。風扇與散熱器匹配後的真實工作點，為兩者壓力流量曲線的交會處，而非廠商標示的最大風量。
圖5 風扇/散熱器P-Q曲綫及風機工作點
由此可見，若直接以風扇最大流量做為散熱設計依據，會嚴重高估換熱能力。想要在穩定風量下實現最佳散熱效果，必須搭配合理的風扇與散熱器尺寸，絕對不能採用風扇空載最大流量來評估整體散熱性能。
導熱膠粘劑：解決選型正確但散熱不良的關鍵最後一哩路
多數工程專案的散熱異常，並非單純選型錯誤，而是硬體選型正確，卻忽略介面導熱工藝。無論散熱器與風扇搭配得多完美，只要發熱晶片、PCB基板與散熱器之間存在縫隙、空氣層，就會產生額外介面熱阻，讓高規格散熱器的性能完全無法發揮。
空氣是熱的不良導體，若僅靠機械貼合，材料表面的微觀凹凸會形成大量空隙，導致熱量無法快速傳導至散熱器，出現「散熱器很強、但設備依然過熱」的尷尬狀況。這也是導熱膠粘劑、導熱粘接材料在散熱系統中不可或缺的核心原因。
高品質導熱膠粘劑可完整填補散熱器與基材之間的微細縫隙，取代滯留空氣，大幅降低介面熱阻，讓熱量可以快速、均勻地導入散熱器，確保散熱器的設計參數與實際表現一致。同時導熱膠粘劑具備固定、抗震、絕緣、耐溫、防潮等特性，不僅優化導熱效率，更能長期穩固散熱結構，避免設備長期運行震動導致的貼合偏移、熱阻上升問題。
總結來說，散熱設計必須跳出單一參數的選型誤區，綜合考量熱源特性、鰭片結構、風阻匹配，以正確的散熱器選型為基礎，以導熱膠粘粘接工藝為保障，才能徹底落實高效散熱，解決設備高溫、降頻、故障等問題，提升產品穩定性與使用壽命。
