達因值與表面能：掌握關鍵原理，精準預測黏著成效
Sep 08,2026 | Adhesive
在膠黏劑的應用中，最常被問到的問題之一是：「為什麼同一款膠水，在某些材料上黏得牢牢的，換了另一種材料卻完全沾不住？」答案往往不在膠水本身，而在於被黏物表面的表面能。理解表面能與達因值的運作邏輯，是工程師與設計師在選用膠黏劑之前，必須先建立的基本認知。
一、什麼是表面能？
表面能（Surface Energy）是指固體表面相對於其內部所擁有的額外能量。可以將其理解為材料表面「渴望」與外界物質產生交互作用的驅動力。表面能越高的材料，對液態膠黏劑的吸引力越強，膠水越容易在其表面鋪展開來，進而形成緊密的接觸與機械鎖固，這是產生有效黏著的第一步。
反之，表面能低的材料，其分子間的吸引力較弱，液態膠水在其表面傾向於聚集成珠狀而非鋪展成膜。這種現象可以從日常生活中找到對照：水滴在荷葉上會形成圓滾滾的水珠，但在乾淨的玻璃上則會攤平成一片薄膜。這個差異的根源，正是表面能的不同。

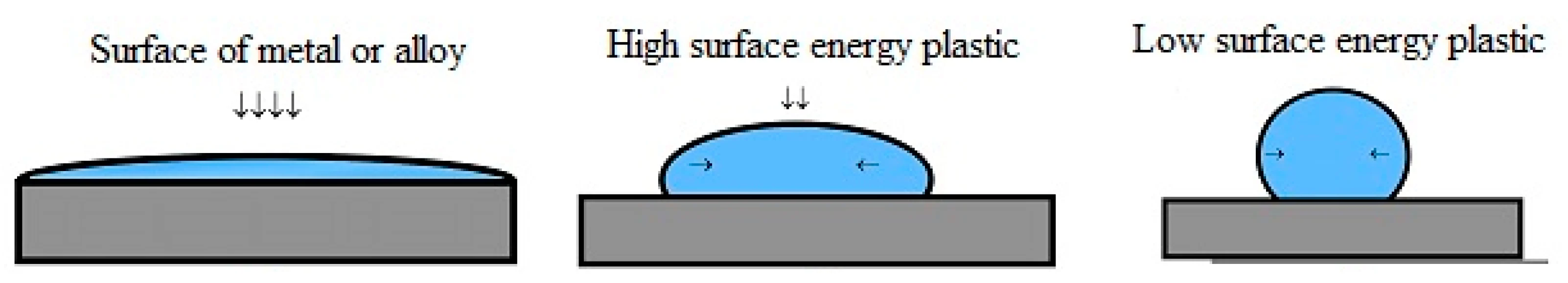

二、高表面能與低表面能材料的區別
實務上可將常見的固體材料粗略區分為兩大類：
-
高表面能材料（> 38 dyne/cm） ：多數金屬（如鋼、鋁、銅）、玻璃、陶瓷等。這類材料表面具有較高的極性，能夠與膠黏劑分子形成較強的分子間作用力，通常被歸類為「容易黏接」的基材。
-
低表面能材料（< 32 dyne/cm） ：多數塑膠與彈性體，如聚乙烯（PE）、聚丙烯（PP）、聚四氟乙烯（PTFE）、聚甲醛（POM）、熱塑性聚氨酯（TPU）、矽橡膠等。這類材料表面缺乏可形成強力化學鍵的活性基團，是業界公認的「難黏材料」。
值得注意的是，同為塑膠材料，其表面能可能差異懸殊。例如，聚碳酸酯（PC）和丙烯腈-丁二烯-苯乙烯共聚物（ABS）的表面能較高，約為38–42 dyne/cm，黏接難度相對較低；而聚乙烯和聚丙烯的表面能僅有29–31 dyne/cm，若未經適當的表面處理，多數膠黏劑都難以與之形成可靠的黏接。
三、達因值：量化表面能的關鍵指標
達因值（Dyne Level）是衡量固體表面能的常用單位，其數值越高，代表表面能越高。在實務應用中，達因值不僅是一個理論數值，更是一個實用的製程管控工具。
量測達因值最常見的方式是使用達因筆（Dyne Pen） 或達因墨水（Dyne Ink） 。其原理是將已知表面張力的測試液體塗布在待測表面上，觀察液體在3秒內的鋪展行為：
-
若液體在3秒內均勻鋪展且不收縮成珠，表示待測表面的達因值高於或等於該測試液的表面張力。
-
若液體在3秒內收縮成珠狀或呈現不規則的斷續膜，表示待測表面的達因值低於該測試液的表面張力。
透過一系列不同數值的測試液，可以快速且低成本地鎖定材料表面的實際達因值範圍。這種量測方式在產線上的品質管控尤其實用——當表面處理（如電暈、火焰或電漿處理）的品質發生波動時，達因值會率先反映出來，有助於在黏接失效發生之前即時發現問題。
四、達因值與黏著強度的關聯性
達因值越高，膠黏劑在表面上的潤濕性就越好，這是建立有效黏著的首要條件。然而，需要釐清一個常見的誤解：達因值高並不保證黏著強度一定高，但達因值不足幾乎必然導致黏著失敗。
可以將這個概念理解為「入場門檻」：高達因值是讓膠水能夠順利「進場」的條件，但最終的黏著強度還取決於膠黏劑本身的內聚力（cohesion）、與基材之間形成的化學鍵結或物理錨定效應，以及應力分布等諸多因素。即便如此，在膠黏劑選型的初期階段，確認基材的達因值是否落在膠水建議的工作範圍內，仍是不可或缺的步驟。
五、表面處理：提升達因值的實務方法
對於達因值偏低的低表面能材料，常見的改善方式包括：
-
電暈處理（Corona Treatment） ：透過高壓放電在材料表面引入極性基團，短期內提升表面能，常用於薄膜類材料的連續處理。
-
電漿處理（Plasma Treatment） ：利用電漿中的活性粒子對表面進行微觀蝕刻與化學修飾，效果顯著但需專用設備，常用於精密電子與汽車零部件。
-
火焰處理（Flame Treatment） ：透過高溫火焰氧化表面，引入極性官能基，適用於立體工件，成本相對較低。
-
化學底塗（Chemical Primer） ：在黏接前塗布一層底塗劑，作為膠水與基材之間的「橋樑」，尤其適用於聚烯烴（PE、PP）等難黏材料。
在實際產線中，清潔後立即處理、處理後立即驗證是確保達因值達標的關鍵原則。許多失效案例的根源，並非材料本身無法黏接，而是表面處理與黏接之間的時間間隔過長，導致活化後的表面再次被污染或氧化。
六、常見失效情境與對策
| 情境 | 典型原因 | 解決方案 |
|---|---|---|
| 膠水在金屬表面凝聚成珠狀 | 表面油污或氧化物導致達因值過低 | 徹底清潔後立即量測達因值，確認是否需進一步表面處理 |
| 黏接強度隨時間下降 | 表面處理後放置過久，達因值自然衰退 | 縮短處理與黏接之間的時間間隔，或採用底塗劑保護表面 |
| 同一批材料黏接結果不穩定 | 材料批次間表面狀態波動 | 建立進料檢驗機制，每批材料均進行達因值抽測 |
| 達因值量測正常，黏接強度仍不足 | 膠黏劑選擇與基材不匹配，或固化條件不當 | 檢視膠水是否適用於該基材類型，確認固化溫度與時間是否達標 |
七、結語
表面能與達因值，是連結材料科學與實際黏接應用的關鍵橋樑。它們不僅是技術人員在實驗室中的量測參數，更是產線品質管控的第一道防線。無論是金屬、塑膠、玻璃或複合材料，黏接前的達因值確認，都是確保膠水能夠「鋪得開、黏得住、撐得久」的必要前提。
在追求更高性能、更長壽命的產品設計趨勢下，將表面能檢測納入標準製程，並非過度謹慎，而是避免批次失效與客訴回饋的務實投資。
如您對材料表面處理與黏接方案有進一步需求，歡迎聯繫我們的技術團隊。
發表評論
